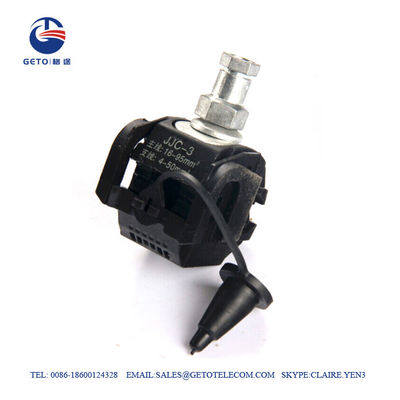

connecteur à perforation d'isolant 1000V, connecteur perçant isolé pour le câble d'ABC

I.P.C (connecteur à perforation d'isolant) est employé pour établir une connexion de robinet de basse tension ABC (conducteurs empaquetés aériens) à un alliage d'aluminium de basse tension ou à un conducteur principal nu de cuivre.

Caractéristique

1. Le connecteur perçant, installation simple, n'a pas besoin de bande le manteau de câble

2. L'écrou de moment, pression perçante est constant, garde la bonne connexion électrique et ne fait aucun dommage pour mener.

3. le cadre d'Auto-couture, wetproof, imperméable, et anti-corrosif, prolongent la vie de utilisation de l'avance et du connecteur isolés.

4. Le comprimé se reliant spécial adopté, s'appliquent pour joindre du Cu (AI) et le Cu (AI) ou le Cu et l'AI.

5. Petite résistance se reliante électrique, résistance se reliante moins de 2,5 fois de la résistance du conducteur de branche avec la même longueur. selon le DL/T765.1-2001 standard

6. Corps isolé spécial de cas, résistance à l'illumination et vieillissement environnemental, la boîte de force d'isolation jusqu'à 12kV.

7. La conception de surface d'arc, s'appliquent à la connexion avec le même diamètre (de differnet), la portée large de connexion (0.75mm2-400mm2/td)

Spécifications







Type	Ligne section principale (sqmm)	Section de branche (sqmm)	Norminal (a) actuel	Taille d'ensemble (millimètres)	Poids (G)	Profondeur perçante (millimètres)	Nombre de boulon (PCs)
JJC-1	1.5-25	1.5-10	55	27*41*62	55	1.5-2	1
JJC-2	16-95	1.5-10	55	27*41*62	55	1--2	1

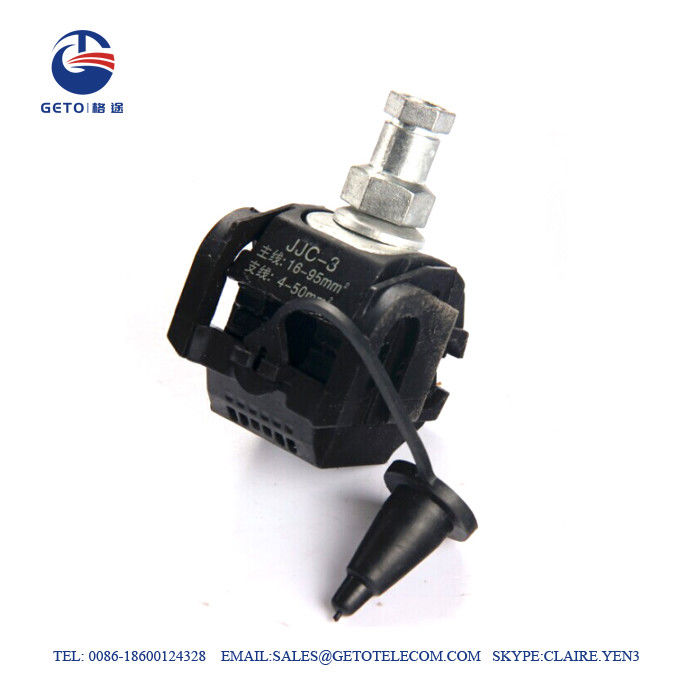

JJC-3	16-95	4 35(50)	157	46*52*87	160	2.5-3.5	1
JJC-4	50-150	6 35(50)	157	46*52*87	162	2.5-3.5	1
JJC-5	25-95	25-95	214	50*61*100	198	3-4	1
JJC-6	(35) 50-150	(35) 50-150	316	50*61*100	219	3-4	1
JJC-7	120-240	25-120	211	52*68*100	280	3-4	1
JJC-7-1	150-240	10-25	102	52*68*100	603	3-4	1
JJC-8	95-240	95-240	425	83*13*130	1020	4-5	2



















Application
